Comment tester qu’une prise murale est reliée à la terre ?

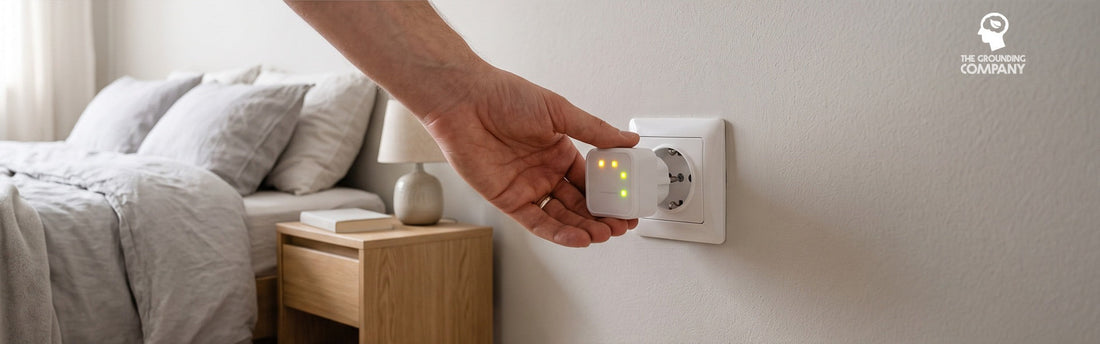

Branchez un testeur de prise dans la prise et lisez ses témoins lumineux. Un testeur demande une ou deux secondes et vous dit si la broche de terre de la prise est réellement raccordée à la terre du bâtiment, ou si elle n’est là que pour la forme. Cela compte pour un équipement de mise à la terre, car un produit de mise à la terre d’intérieur ne fait strictement rien si la prise sur laquelle il est branché n’a pas de terre fonctionnelle.

L’œil ne suffit pas. Une prise munie d’une broche de terre, ou de clips de terre sur les côtés, n’est pas nécessairement une prise de terre : la broche ou le clip peut tout simplement n’être raccordé à rien. Les logements anciens, les pièces réélectrifiées, les rallonges et les locations de vacances sont autant d’endroits où cela se rencontre.

Ce que fait réellement un testeur de prise

Un testeur de prise est un boîtier en forme de fiche doté de deux ou trois témoins au néon ou à LED. Quand vous l’enfoncez dans une prise sous tension, il compare les trois conducteurs — phase, neutre et terre — et allume une combinaison correspondant à ce qu’il a trouvé. Une légende imprimée sur le boîtier indique ce que signifie chaque combinaison.

C’est une vérification du câblage, pas une mesure : il indique correct, absence de terre, phase et neutre inversés et des défauts similaires. C’est exactement la question qui mérite une réponse avant de raccorder quoi que ce soit à une prise.

Que ne peut pas vous dire un testeur de prise ?

Il signale la combinaison qu’il trouve sur les trois conducteurs. Il ne mesure pas la qualité de la liaison de terre, et il existe un défaut de câblage qu’il ne voit pas du tout.

• Une fausse terre raccordée au neutre. Si la borne de terre a été reliée au neutre au niveau de la prise, le testeur lit la prise comme correctement câblée — de son point de vue, la broche de terre est au potentiel du neutre, ce qu’il s’attend précisément à trouver. La prise n’est pas reliée à la terre, mais rien sur le testeur ne le signale.
• La résistance de terre. Un testeur répond à « quelque chose est-il raccordé ? », pas à « cette liaison est-elle de bonne qualité ? ».
• La section des conducteurs et l’état du circuit en amont de la prise. Rien de tout cela n’est visible depuis la face de la prise.

Tout ce qui dépasse ce qu’indique un testeur enfichable relève d’un électricien qualifié, qui dispose des instruments nécessaires. C’est aussi la bonne réponse si un testeur signale un défaut.

Comment tester une prise européenne Type F (Schuko) ?

1. Enfoncez complètement le testeur dans la prise. Une prise Type C/F assure la terre par les clips métalliques situés sur les bords haut et bas de l’alvéole, et non par une broche.
2. Mettez la prise sous tension si elle comporte un interrupteur.
3. Lisez les témoins en vous reportant à la légende imprimée sur le boîtier du testeur.
4. Si la combinaison indique une terre absente, arrêtez-vous et faites vérifier le circuit par un électricien qualifié.

Notre Type C/F Socket Tester for Europe couvre les prises Schuko.

Comment tester une prise britannique Type G ?

La procédure est la même, avec une différence qui vaut d’être connue : sur une fiche britannique, la broche de terre est plus longue que les broches de phase et de neutre, et c’est elle qui ouvre les obturateurs des deux autres. La broche de terre est donc toujours présente — ce qui est précisément la raison de vérifier si elle est raccordée. Utilisez le Type G Socket Tester for the UK.

Comment tester une prise nord-américaine Type A/B ?

Une prise Type B comporte l’alvéole de terre ronde sous les deux lames ; une prise Type A n’a aucune terre et ne peut pas servir à un équipement de mise à la terre. Branchez le Type A/B Socket Tester et lisez les témoins de la même façon.

Et si la prise n’a pas de terre fonctionnelle ?

Alors cette prise n’est pas utilisable pour une mise à la terre, et la réponse honnête est qu’aucun adaptateur n’y remédie — un adaptateur transmet la terre, il ne la crée pas. Il reste deux options : tester d’autres prises du logement, puisque les circuits diffèrent d’une pièce à l’autre, ou utiliser un piquet de terre à l’extérieur et faire entrer le cordon. Dans tous les cas, une prise présentant un défaut de terre mérite d’être signalée à un électricien indépendamment de la mise à la terre, car c’est un problème de câblage en soi.

Est-il sans danger de brancher quelque chose sur la broche de terre ?

Un cordon de mise à la terre se raccorde uniquement au contact de terre. Il n’établit aucune liaison avec la phase ni avec le neutre, et le contact de terre n’est pas un conducteur de puissance : c’est le chemin prévu pour évacuer un courant de défaut. Nos cordons comportent par ailleurs une résistance de sécurité intégrée de ≈91 kΩ ±1 %, qui limite le courant, en série, de sorte que la liaison est résistive plutôt que directe.

Références

1. Institution of Engineering and Technology. BS 7671 FAQs – Earthing and Bonding. IET Wiring Regulations (BS 7671:2018). electrical.theiet.org
